据了解，绕管式换热器作为天然气液化核心设备，被用于大型陆上天然气液化工厂和大型LNG-FPSO。为实现该类装备的国产化，打破国内大型LNG-FPSO液化装置用绕管式换热器技术依赖进口的局面，开封空分经过技术攻关，掌握了适合LNG-FPSO的大型绕管式换热器的核心技术，推进了我国LNG-FPSO自主装备的国产化，为民族工业的发展做出了积极贡献。

关于绕管式换热器

绕管式换热器作为天然气液化核心设备，主要用于大型陆上天然气液化工厂和大型LNG-FPSO。为了满足不断发展的天然气液化工艺要求，绕管式换热器的换热能力也逐年增大。经过40多年的发展，单体绕管式换热器的换热面积已超过2.0×10⁴m²，液化能力已经由最初的100万吨LNG/年增长到780万吨LNG/年。绕管式换热器具有占地小、可靠性高、处理负荷弹性大、现场维护方便等优点，大型

LNG-FPSO首选绕管式换热器作为其主低温换热器。APCI、SHELL和STATOIL等公司的大型LNG-FPSO方案均采用了绕管式换热器作为主低温换热器。

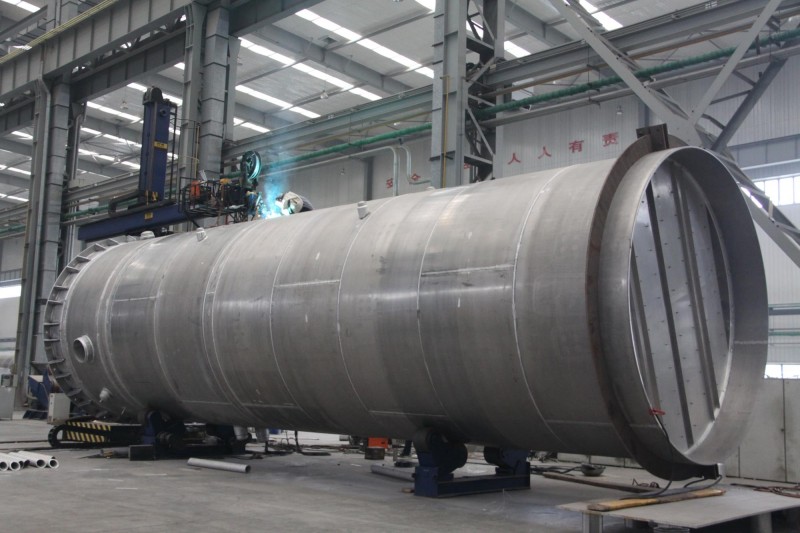

绕管式换热器由绕管芯体和壳体两部分组成，如图1所示。绕管芯体由中心筒、换热管、垫条及管卡等组成。换热管紧密地绕在中心筒上，如图2所示，用平垫条及异形垫条分隔，保证管子之，间的横向和纵向间距，垫条与管子之间用管卡固定连接，换热管与管板采用强度焊加贴胀的连接结构，中心筒在制造中起支承作用，因而要求有一定的强度和刚度，壳体由筒体和封头等组成。

绕管式换热器在工程中被广泛应用主要取决于其自身的特点，主要表现在一下几个方面：

（1）结构紧凑，单位容积内具有较大的换热面积。对管径10~12mm的换热管，每立方米容积内的换热面积达100～170m²；

（2）可以实现多种介质在同一台设备中换热；

（3）管程的操作压力较高，可达22Mpa；

（4）由于换热管是螺旋缠绕在中心筒上，工作时可实现自动补偿；

（5）由于其结构原因，容易实现大型化。
