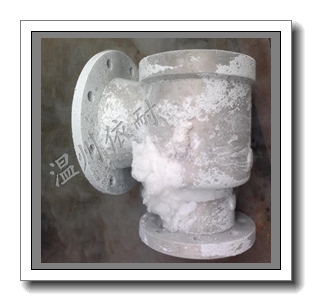

DA22T/Y液氮低温安全阀

DA22T/Y液氮低温安全阀主要用于低温液体贮运设备的常温管路系统，具有开关灵活、密封可靠的特点，也适用于常温高压系统及CO2贮槽管路。

• 低温阀门 DA22T/Y液氮低温安全阀 LNG低温阀门结构特点

  类型：微启式（全启式） 规范
  公称通径：DN 10~25mm
  公称压力：PN 0.6MPa~6.4MPa
  适用介质：LO2、LN2、LAR、LNG等
  适用温度：-196℃+80℃
  连接方式：螺纹
  动作方式：弹簧式


  低温阀门 DA22T/Y液氮低温安全阀 LNG低温阀门主要零件材料

  阀体：铜/0Cr18Ni9(相当于ASNI S304）
  阀顶：铜/0Cr18Ni9(相当于ASNI S304）
  密封圈：复合四氟乙烯
  调节弹簧：弹簧钢


• 低温阀门 DA22T/Y液氮低温安全阀 LNG低温阀门外形与安装连接尺寸


  全启式低温安全阀结构图

  产品型号	公称通径(mm)	公称压力(MPa)	整定压力(MPa)	密封压力(MPa)
  A22T-6P	25	0.6	0.225	0.2
  A22Y-10P		1.0	0.99	0.792
  A22T-10P		1.0	0.88	0.792
  A22Y-25P		2.5	1.76	1.584
  A22Y-16P	15	1.6	0.33	0.297
  A22Y-16P		1.6	0.73	0.657
  A22Y-40P		4.0	3.3	2.97
  A22Y-6P	25	0.6	0.22	0.198
  A22Y-6P		0.6	0.23	0.207
  A22Y-10P		1.0	0.88	0.792
  A22Y-10P		1.0	0.88	0.792
  A22Y-16P		1.6	0.88	0.792
  A22Y-25P		2.5	1.76	1.584
  A22Y-64P		6.4	4.4	3.96
  A22Y-6P	15	0.6	0.22	0.198
  A22Y-10P		1.0	0.88	0.792
  A22Y-25P		2.5	1.76	1.584
